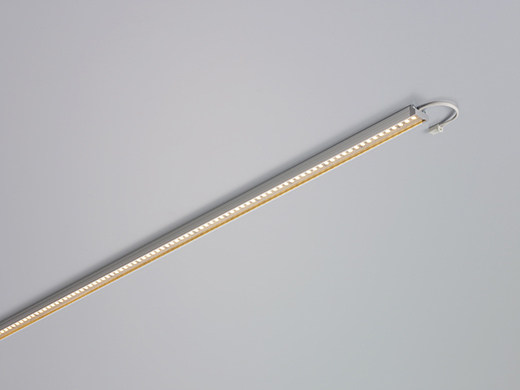

ＤＮライティング　ＬＥＤモジュール
ＭＣ-ＬＥＤ４-６１２　バラ配線 透明カバー

≪寸法図≫

≪取付方法≫

■MCサドル（付属）での取り付け
位置決めは本体の磁石部を避け、一直線上に精度良くおこなってください。
· 取付ねじ（別途必要）で造営材へ確実に取り付けてください。
· 本体の横溝にMCサドルのツメが引っかかるまで押し込んでください。
【注意】磁石部ではねじ頭が本体に当たり完全装着できません。
【注意】中央部のたわみ防止のため、MCサドルを987〜1962サイズは3ヶ、2000サイズ以上は5ヶ使用してください。

■マグネット受け金具 （別売）での取り付け
· 位置決めは一直線上に精度良くおこなってください。
· 取付ねじ（付属）で造営材へ確実に取り付けてください。
· LEDモジュールの磁石部をマグネット受け金具へ貼り付けて取り付けてください。
【注意】中央部のたわみ防止のため、マグネット受け金具FLMGを987〜1475サイズは3ヶ、1512〜1625サイズは4ヶ、1662〜2150サイズは5ヶ、2187サイズ以上は6ヶ使用してください。

■直流電源装置（別売）の接続
　※必ず電源を切ってから行ってください。
● 、 、 を使用する場合
· 専用コード （別売）を必ず使用し下図の通り配線してください。
· 調光用直流電源装置と調光器の接続については各調光器の取扱説明書をご覧ください。


● 、 、 を使用する場合
· 専用コード （別売）を必ず使用し下図の通り配線してください。
· LEDモジュール連結合計長が2750ｍｍを越える場合は、直流電源装置 出力側リード線の末端で分岐してLEDモジュールを接続してください。
· 調光用直流電源装置と調光器の接続については各調光器の取扱説明書をご覧ください。
